一句话
Unity XT 是戴尔 2019 年推出的中端统一存储：一台设备同时提供块（FC、iSCSI）和文件（NFS、SMB）。2U 的盘控一体柜（DPE）里有两个存储控制器（SP），双活工作。
对维保来说，这台机器最值得注意的是写缓存的保护方式：掉电或控制器故障时，缓存数据会写到控制器里的 M.2 固态盘上，等恢复后再找回来。所以 电池（BBU）和 M.2 是控制器里的关键件。
戴尔 Unity XT 机柜正面（Unity XT 系列同款外观）。图片来源：Dell Technologies

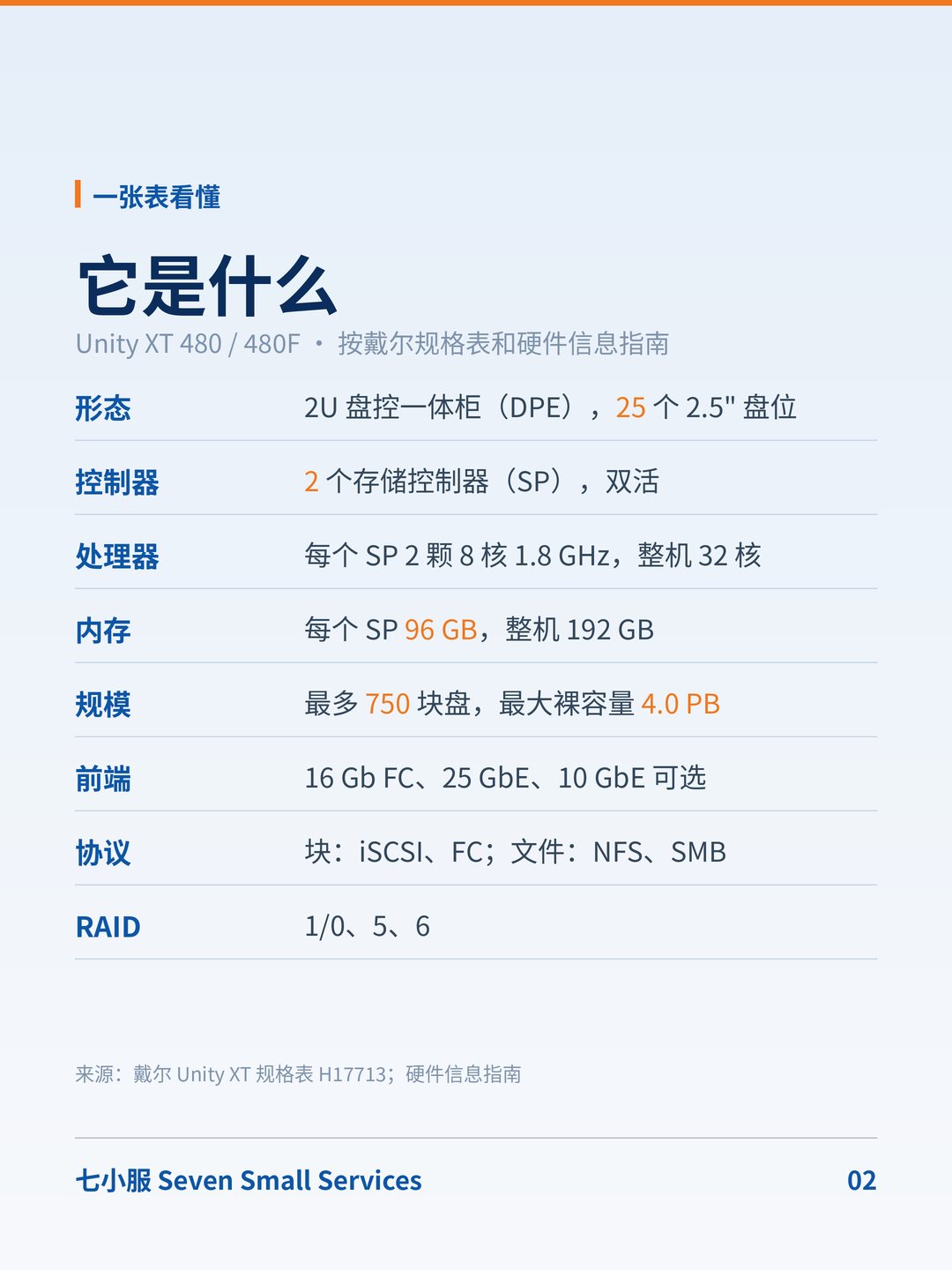

一、它是什么：一张表看懂
| 项目 | Unity XT 480 / 480F |
|---|---|
| 形态 | 2U 盘控一体柜（DPE），25 个 2.5" 盘位 |
| 控制器 | 2 个存储控制器（SP），双活 |
| 处理器 | 每个 SP 2 颗 8 核 1.8 GHz 英特尔 Skylake 处理器，整机 32 核 |
| 内存 | 每个 SP 96 GB（12 × 8 GB），整机 192 GB |
| 最大盘数 | 750 块 |
| 最大裸容量 | 4.0 PB |
| 后端 | 每个 SP 内置 2 个 4 通道 12 Gb SAS 口；可加 SAS 扩展模块 |
| 前端 | 每个 SP 最多 2 个 I/O 模块 + 夹层卡；可选 16 Gb FC、25 GbE、10 GbE |
| 协议 | 块：iSCSI、FC；文件：NFS v3/v4/v4.1、SMB 1–3.1.1 |
| RAID | RAID 1/0、5、6 |
| 软件 | Unity OE 5.0 起（2019 年 6 月） |
资料来源： 戴尔 Unity XT 系列规格表（H17713）；戴尔白皮书《Dell Unity XT: Introduction to the Platform》（H17782）；戴尔《Unity 480/F, 680/F, 880/F Hardware Information Guide》。
二、逐个部件拆开看
以下部件信息来自戴尔官方资料。「对维修的意思」是这类设备的常见注意点，不针对某一个具体现场。

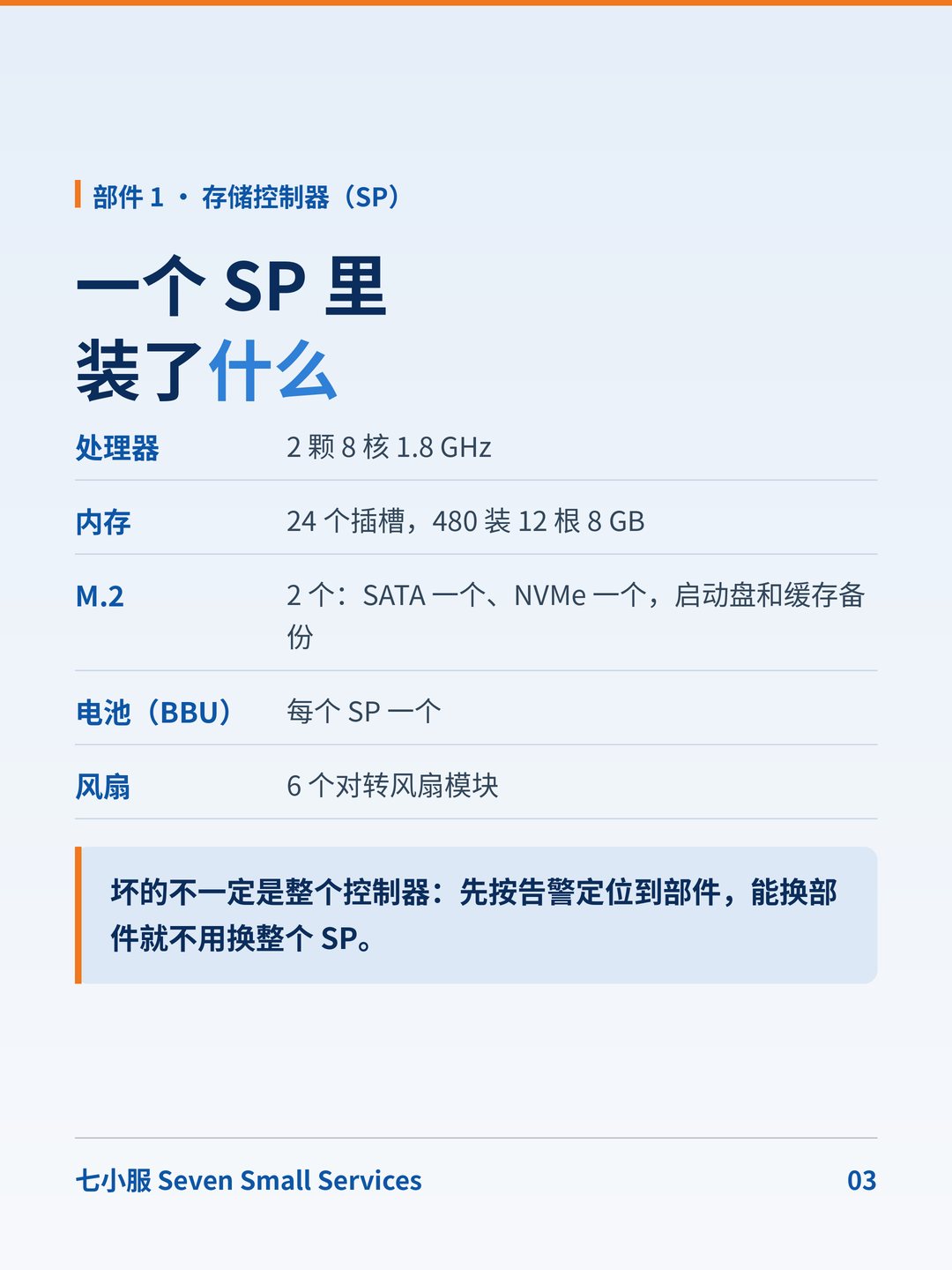

1. 存储控制器（SP）里有什么
| 部件 | 规格 |
|---|---|
| 处理器 | 2 颗 8 核 1.8 GHz |
| 内存 | 24 个插槽，480 装 12 根 8 GB |
| M.2 固态盘 | 2 个：一个 SATA，一个 NVMe，分别做启动盘和缓存备份 |
| 电池（BBU） | 每个 SP 一个 |
| 风扇 | 6 个对转风扇模块 |
- 对维修的意思： 一个 SP 里装着处理器、内存、M.2、电池和风扇，坏的不一定是整个控制器。先按告警定位到部件，能换部件就不用换整个 SP。

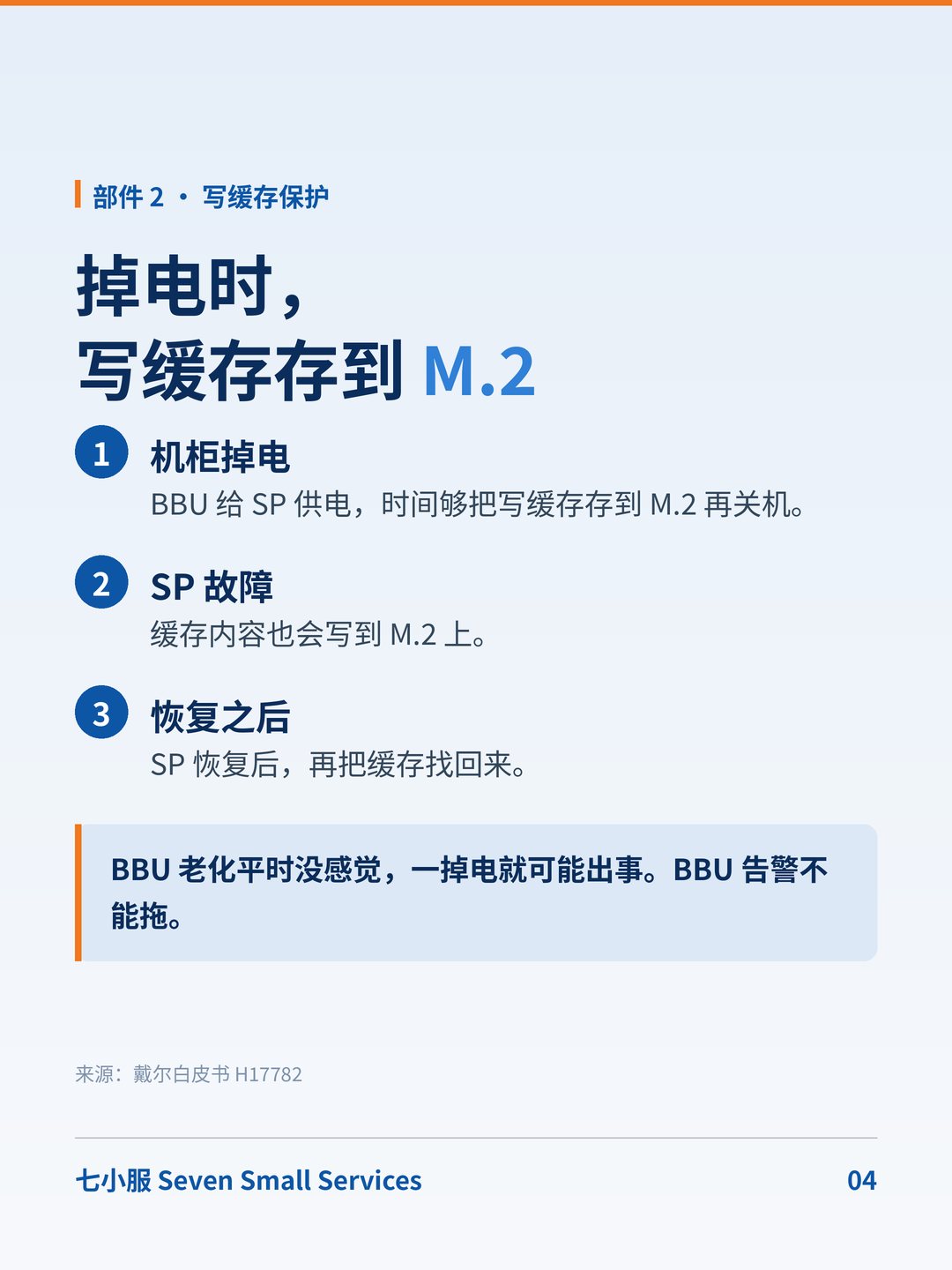

2. 写缓存保护：BBU + M.2
- 戴尔官方说法： 机柜掉电时，BBU 给 SP 供电，时间够把写缓存内容存到 M.2 固态盘上再关机；SP 故障时，缓存内容也会写到 M.2 上，SP 恢复后再找回。
- 对维修的意思： BBU 老化或 M.2 出问题，平时不一定有感觉，但一掉电就可能出事。BBU 告警不能拖。
3. 系统盘：0–3 号盘位
- 戴尔官方说法： DPE 的 0–3 号盘是系统盘，存着操作环境数据的副本，不能在 DPE 里挪位置，也不能搬走。
- 对维修的意思： 换盘时要先看清是不是 0–3 号；系统盘坏了要按原位换，不能和普通数据盘对调。
4. I/O 模块：两个 SP 要一致
- 是什么： 每个 SP 最多 2 个 I/O 模块（16 Gb FC、25 GbE 光口、10 GbE 电口、12 Gb SAS），加一个可选的 4 口夹层卡。规格表写明 I/O 模块在两个 SP 之间镜像配置。
- 对维修的意思： 换 I/O 模块要和另一个 SP 上的同位置模块一样，型号对不上会报配置不一致。
5. 电源和扩展柜
- 是什么： DPE 两个电源，一个就能带动整个 DPE。扩展柜（DAE）有三种：2U 25 盘、3U 15 盘（3.5"，只用于混合版）、3U 80 盘。
- 对维修的意思： 一个电源坏了业务不受影响，但冗余没了，要尽快换。扩展柜后面是两块链路控制卡（A/B），和 SP 一样分两路。
Unity 扩展柜（DAE）背面：中间两块链路控制卡 A/B，两边是电源。图片来源：Dell Technologies Info Hub
三、对机房运维意味着什么
- BBU 和 M.2 是关键件。 它们决定掉电时写缓存能不能保住。
- 0–3 号系统盘不能乱动。 换盘前先看盘位号。
- 两个 SP 的 I/O 模块要对齐。 备件按另一个 SP 的配置来。
资料来源： 戴尔 Unity XT 系列规格表（H17713）；戴尔白皮书《Dell Unity XT: Introduction to the Platform》（H17782）；戴尔《Unity 480/F, 680/F, 880/F Hardware Information Guide》；戴尔官网 Unity XT 产品图、Dell Technologies Info Hub 配图。
本文为行业信息整理，产品参数以厂商官方发布为准。
