一句话
Storwize V5000 第一代是 IBM 2013 年推出的中端双控存储，2U 控制柜里有两个控制器（IBM 叫「节点罐」，Node Canister），每个 8 GB 缓存，互为镜像。
IBM 对 2078-24C 的标准支持在 2022 年 12 月 31 日已经结束。但很多机房里它还在跑，坏了就得靠第三方维保。
IBM Storwize V5000 SFF（24 盘位）机柜。图片来源：Lenovo Press《IBM Storwize V5000 for Lenovo Product Guide》

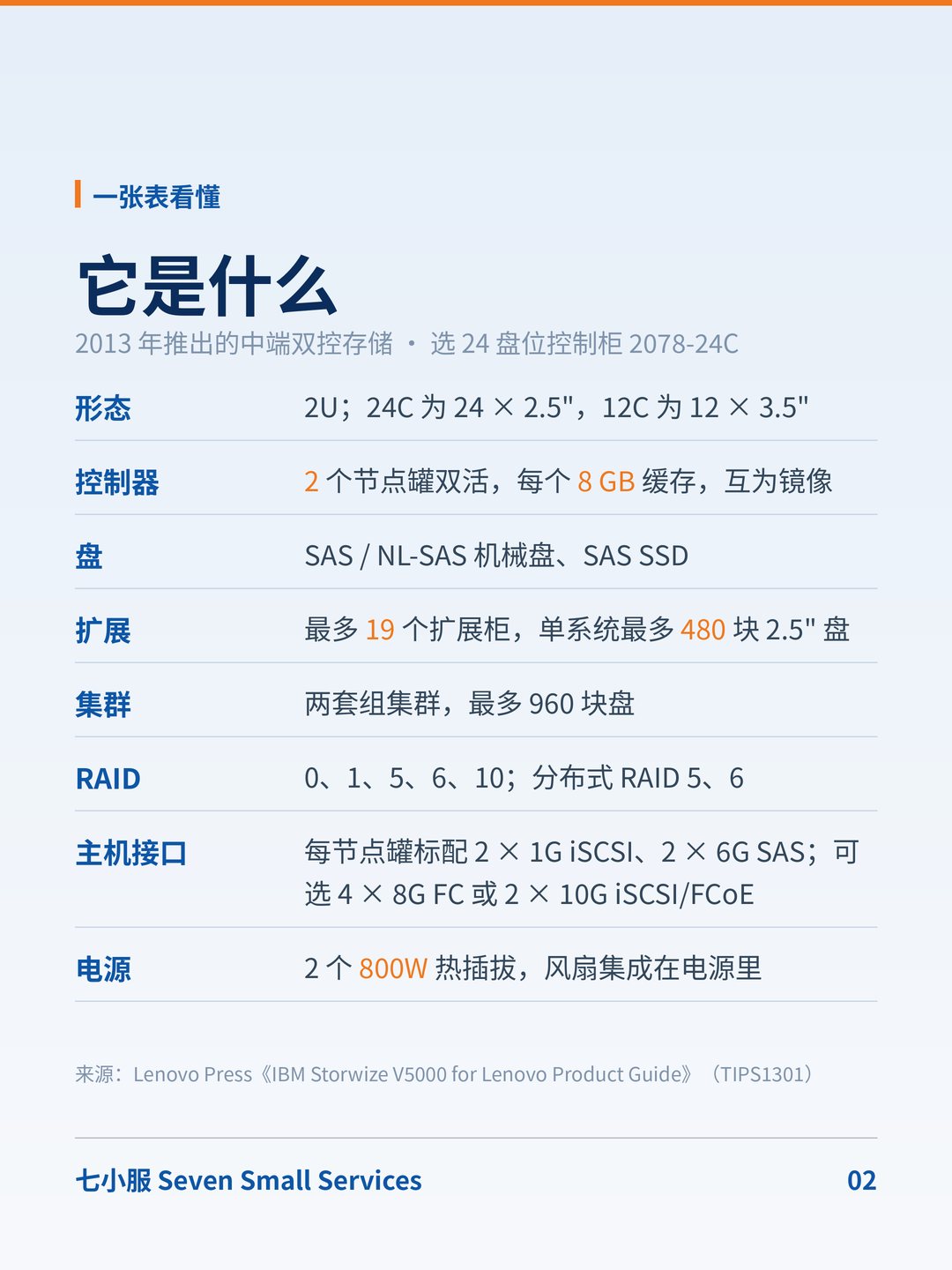

一、它是什么：一张表看懂
| 项目 | 规格 |
|---|---|
| 机型 | 2077/2078；控制柜 12C（12 × 3.5"）/ 24C（24 × 2.5"），扩展柜 12E / 24E |
| 形态 | 2U 机架式 |
| 控制器 | 2 个节点罐，双活，每个 8 GB 缓存（整机 16 GB），缓存互为镜像，电池保护 |
| 盘 | SAS / NL-SAS 机械盘、SAS SSD，6 Gb SAS 双端口 |
| 扩展 | 最多 19 个扩展柜，单系统最多 480 块 2.5" 盘或 240 块 3.5" 盘 |
| 集群 | 两套 V5000 可以组成一个集群，最多 960 块盘 |
| RAID | RAID 0、1、5、6、10；分布式 RAID 5、6 |
| 主机接口（每个节点罐） | 标配 2 个 1 Gb iSCSI、2 个 6 Gb SAS 主机口；可选接口卡：2 个 10 Gb iSCSI/FCoE 或 4 个 8 Gb FC |
| 电源 | 2 个 800W 交流电源，热插拔，风扇集成在电源里 |
资料来源： Lenovo Press《IBM Storwize V5000 for Lenovo Product Guide》（Lenovo 销售的 V5000 与 IBM 同一硬件）；IBM 2078-24C 生命周期页面。

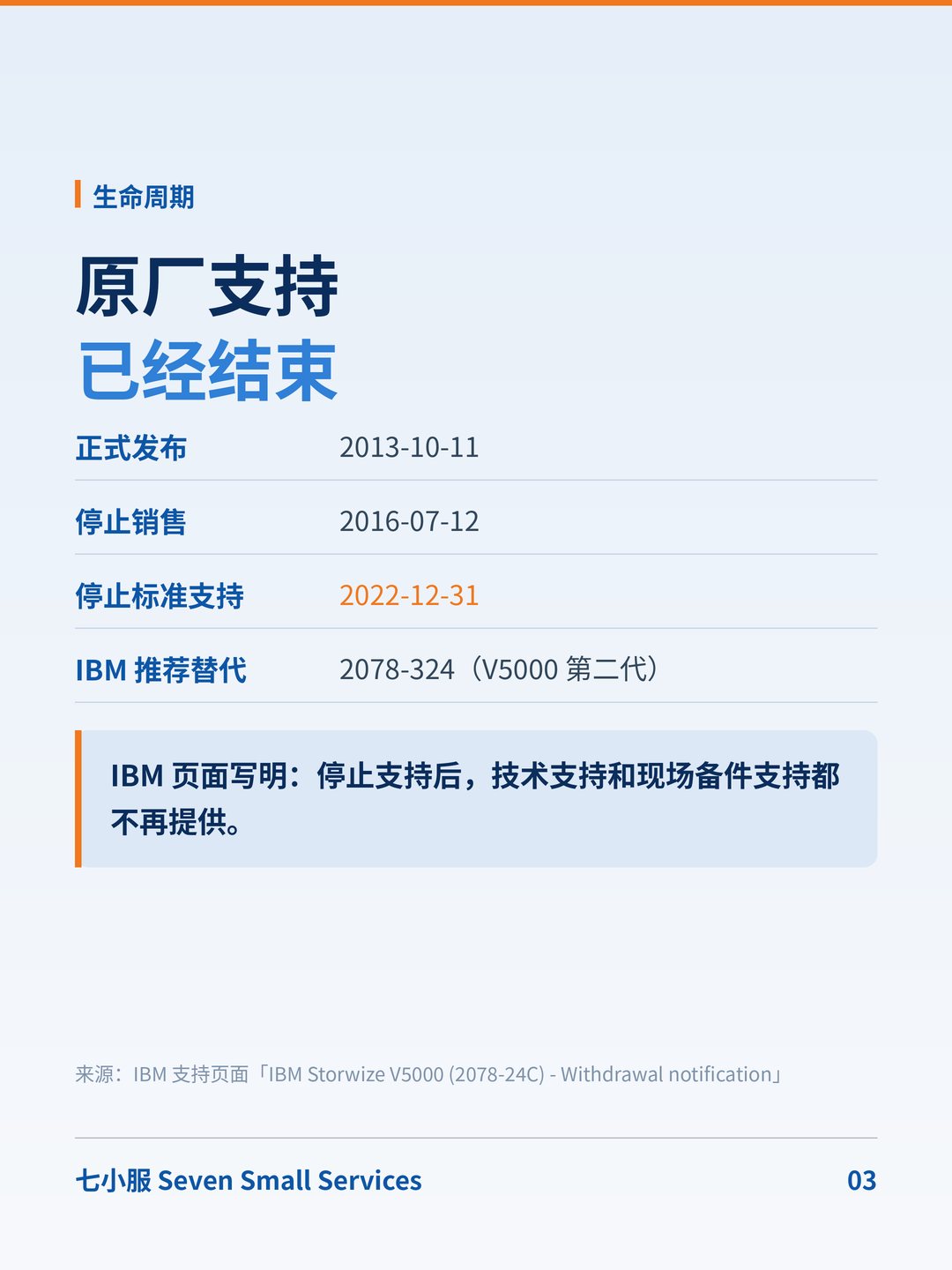

二、生命周期：已经停止支持
| 节点 | 日期 |
|---|---|
| 正式发布 | 2013 年 10 月 11 日 |
| 停止销售 | 2016 年 7 月 12 日 |
| 停止标准支持 | 2022 年 12 月 31 日 |
| IBM 推荐替代 | 2078-324（V5000 第二代） |
来源： IBM 支持页面「IBM Storwize V5000 (2078-24C) - Withdrawal notification」。
IBM 页面写明：停止支持后，技术支持和现场备件支持都不再提供。
三、逐个部件拆开看

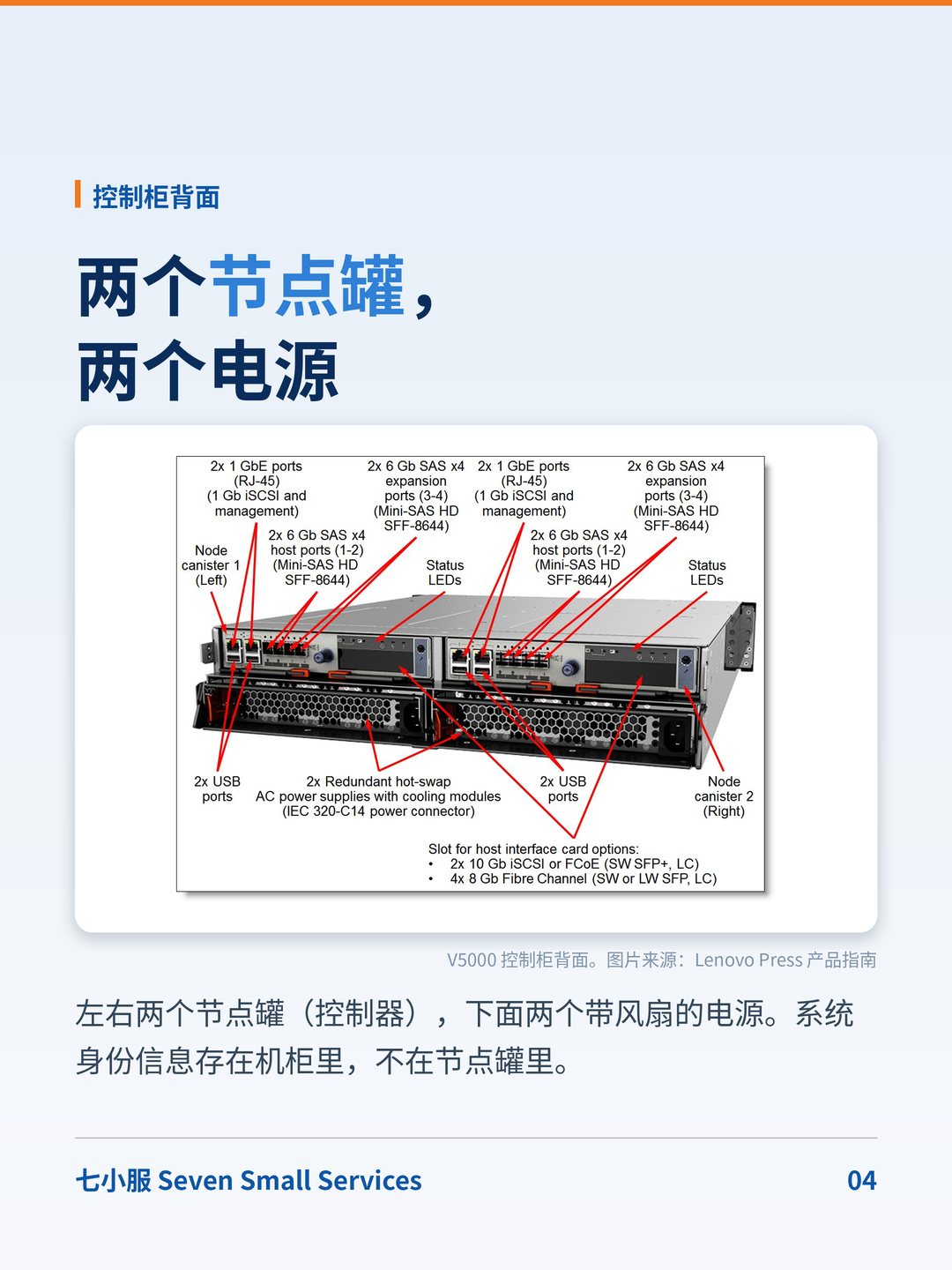

V5000 控制柜背面：左右两个节点罐，下面两个电源（带风扇）。图片来源：Lenovo Press
1. 节点罐（控制器）
- 是什么： 两个节点罐双活，每个 8 GB 缓存，两边的写缓存互为镜像，电池保护缓存数据。
- 对维修的意思： 坏一个，另一个接管，业务不断；但写缓存镜像没了，系统会关掉写缓存，写操作直接落盘，延迟会明显升高。所以「业务没断」不等于「可以等」。
2. 主机接口卡
- 是什么： 每个节点罐一个接口卡槽，可选 4 口 8 Gb FC 或 2 口 10 Gb iSCSI/FCoE。
- 对维修的意思： 同一个机型，节点罐可能带不同的接口卡。备件要按原配置，带 FC 卡的节点罐和带 10G 卡的不能直接互换。
3. SAS 扩展口和扩展柜
- 是什么： 每个节点罐 2 个 6 Gb SAS 扩展口（Mini-SAS HD），扩展柜菊花链连接，最多 19 个。
- 对维修的意思： 扩展柜多的系统，一根 SAS 线或一个扩展柜控制器出问题，会影响链路后面的所有柜子。
4. 电源和风扇
- 是什么： 2 个 800W 热插拔电源，风扇装在电源里。
- 对维修的意思： 电源坏了同时少了一组风扇，散热也受影响，要尽快换。
四、这类设备换控制器，换之前要确认的三件事
以下来自我们处理这类设备的经验，是这类设备常见的注意点，不针对某一个具体现场。
- 电池。 节点罐备件可能不带电池，要从旧件上移装。
- 固件。 新件的固件版本要能和在线的那个节点罐对上，否则新件可能加入不了系统。
- 两个控制器不能同时拔。 一次只换一个，等新件加入、缓存重新启用、延迟回落，才算换完。
系统的身份信息存在机柜里，不在节点罐里，所以正常换一个节点罐不需要重新配置集群。
五、对机房运维意味着什么
- 已经停止支持，备件要自己找。 原厂不再提供现场备件。
- 单控运行不能拖。 写缓存关掉，性能会掉。
- 按原配置备件。 接口卡类型、电池、固件都要对上。
资料来源： IBM 支持页面「IBM Storwize V5000 (2078-24C) - Withdrawal notification」；Lenovo Press《IBM Storwize V5000 for Lenovo Product Guide》（TIPS1301）。
本文为行业信息整理，产品参数以厂商官方发布为准。
